INVENTÁRIO / EXEMPLO DE ORGANIZAÇÃO
21 pilhas delimitadas: 12 com volumes publicados pelo autor, duas com estimativas ilustrativas (≈) e sete sem volume informado. Na contratação, método, base de cálculo e entregáveis são definidos para a sua área.
| Pilha | Material | Volume informado |
|---|
01 / O pátio em números
Selecione uma pilha no mapa ou na tabela. A ficha reúne material, volume e a procedência de cada valor, com o mesmo cuidado que uma entrega precisa ter.
Por volume · selecione para localizar
| Pilha | Material | Volume | Participação |
|---|---|---|---|
| P-15 | Solo peneirado | 9.623 m³ | 71,4% |
| P-10 | Agregado peneirado | 1.580 m³ | 11,7% |
| P-14 | Finos de britagem calcária | 556 m³ | 4,1% |
| P-12 | Agregado calcário britado | ≈ 550 m³ | fora do total |
| P-13 | Agregado reciclado de concreto 0–40 mm | 424 m³ | 3,1% |
| P-01 | Areia | 270 m³ | 2,0% |
| P-02 | Areia | 252 m³ | 1,9% |
| P-05 | Cascalho 20 mm | 205 m³ | 1,5% |
| P-09 | Cascalho 10 mm | 196 m³ | 1,5% |
| P-04 | Areia para aterro | 179 m³ | 1,3% |
| P-03 | Areia fina | 126 m³ | 0,9% |
| P-06 | Cascalho 20 mm | ≈ 80 m³ | fora do total |
| P-08 | Cascalho graduado 4–20 mm | 49 m³ | 0,4% |
| P-07 | Agregado natural 20 mm | 14 m³ | 0,1% |
| P-17 | Não identificado · Estoque intermediário | não informado | - |
| P-18 | Não identificado · Estoque norte A | não informado | - |
| P-19 | Não identificado · Estoque norte B | não informado | - |
| P-20 | Não identificado · Estoque pequeno norte | não informado | - |
| P-21 | Não identificado · Estoque lateral norte | não informado | - |
| P-22 | Não identificado · Estoque pequeno lateral | não informado | - |
| P-23 | Não identificado · Estoque junto à P-15 | não informado | - |
Pátio de demonstração (modelo HexCam). ≈ indica estimativa ilustrativa, fora do total.
02 / Como o número é formado
Todo volume depende de três escolhas: a superfície levantada, o limite da pilha e a base de referência. Veja cada uma sobre a mesma pilha do pátio, a P-01.
O QUE SE VÊO QUE SE MEDE · ELEVAÇÃO

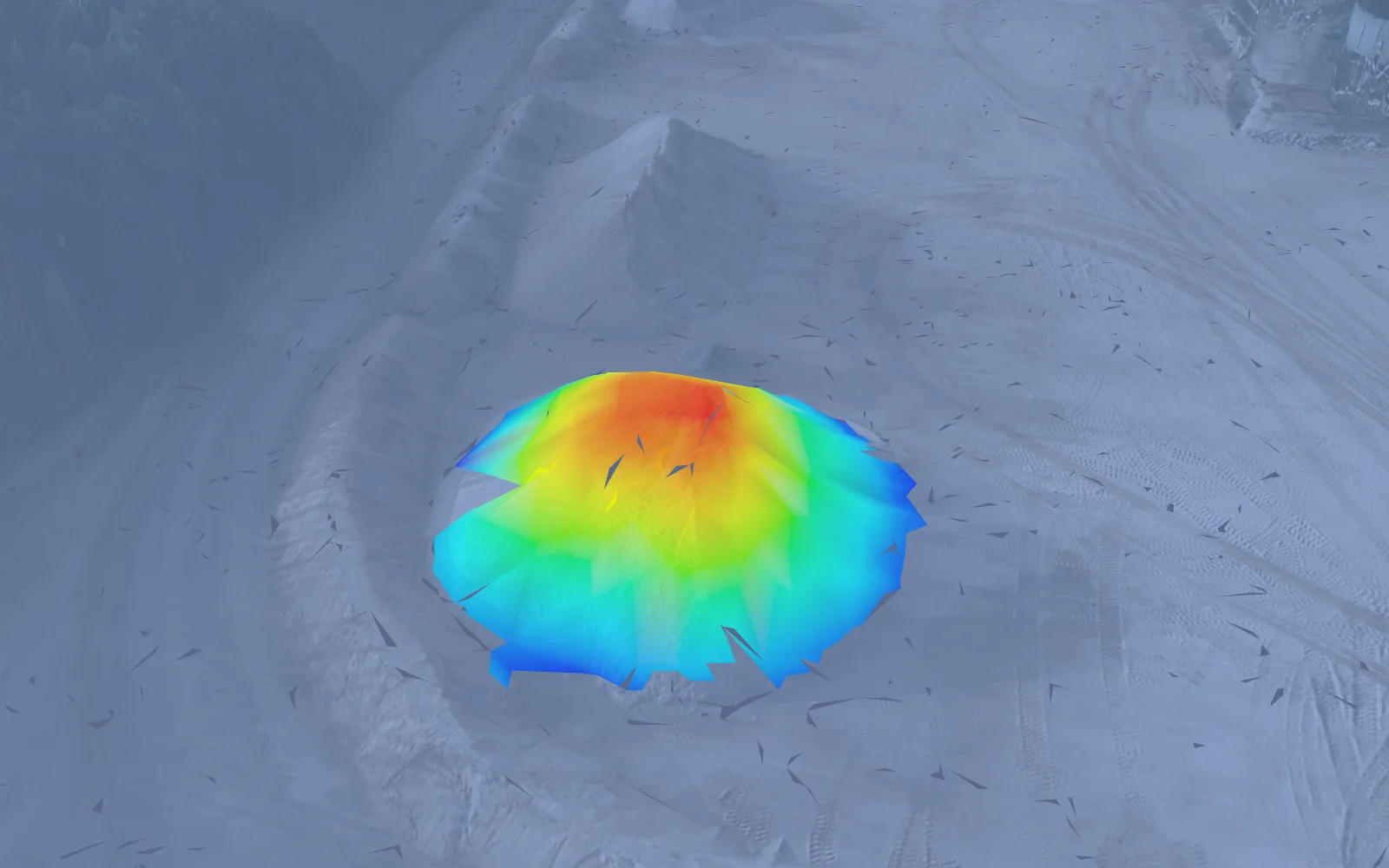

A imagem mostra o material; o levantamento registra a forma. Arraste a divisão para comparar a textura com a elevação relativa da mesma pilha.

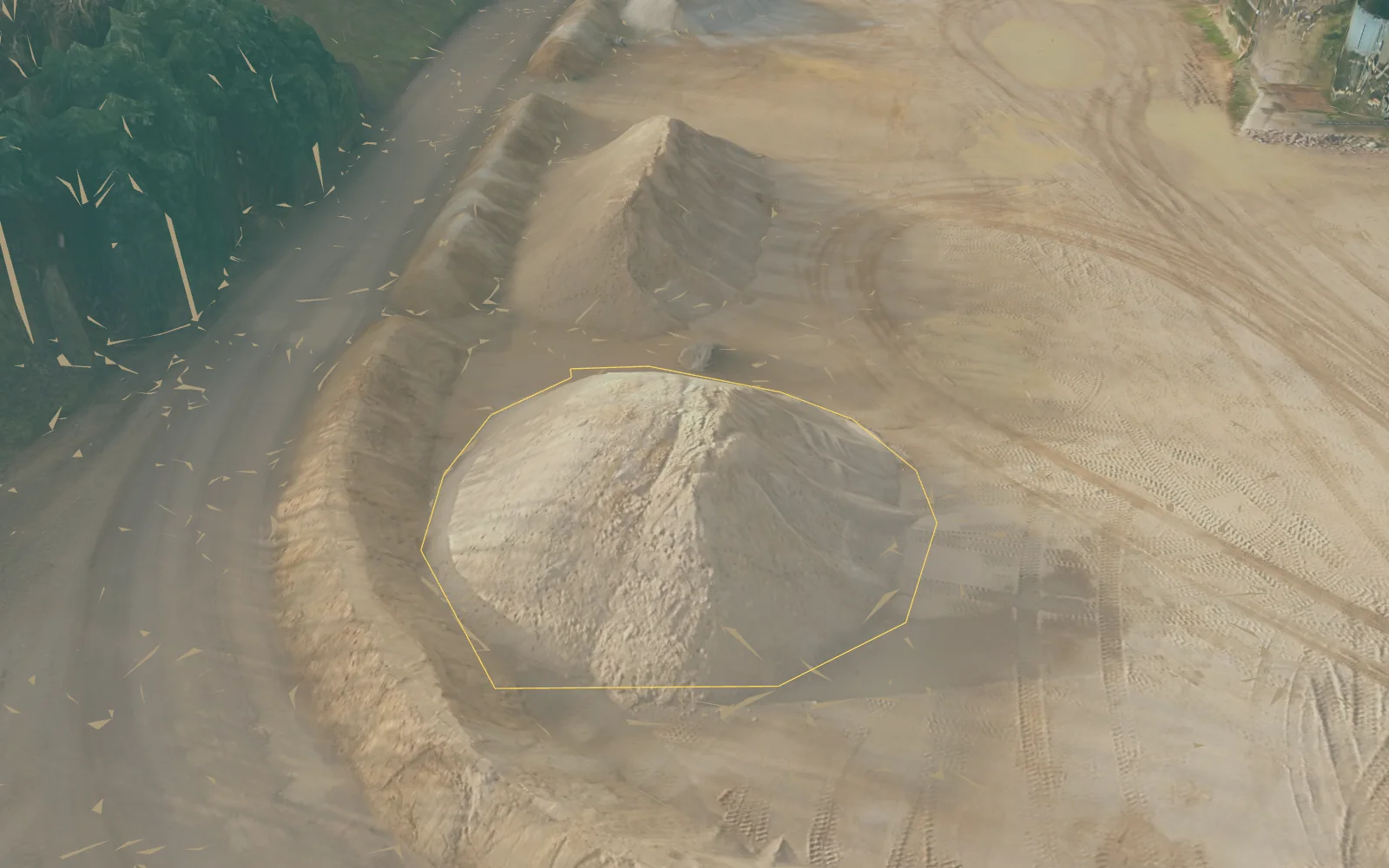

O contorno define o que entra na conta. Pilhas encostadas, bordas com material espalhado e taludes pedem critério, e o critério fica registrado.
A base é a superfície sob o material. Pode ser um levantamento anterior do terreno ou uma superfície definida a partir do contorno. A escolha muda o resultado, por isso é documentada.
Entre a superfície levantada e a base, dentro do limite, está o volume. A camada colorida foi erguida só para tornar essa diferença visível.
Cada levantamento mede a pilha contra a mesma superfície de base. Comparando a pilha anterior com a atual, aparece onde o material foi retirado e onde foi acumulado, além do saldo do estoque no período.
Sequência sobre a P-01 do modelo de demonstração. A base triangulada pelo contorno e a camada erguida são recursos de leitura; em cada levantamento, a base de cálculo é definida e documentada.
03 / Volume não é massa
No pátio de demonstração, o autor do modelo publicou volume e tonelagem de cada pilha. A razão entre os dois muda com o material.
Cascalho 10 mmP-09 · 1,30 t/m³
130 tCascalho 20 mm · Agregado natural 20 mmP-05, P-07 · 1,35 t/m³
135 tCascalho graduado 4–20 mmP-08 · 1,40 t/m³
140 tAreia fina · Areia para aterroP-03, P-04 · 1,45 t/m³
145 tAreiaP-01, P-02 · 1,58 t/m³
158 tAgregado peneirado · Agregado reciclado de concreto 0–40 mm · Solo peneiradoP-10, P-13, P-15 · 1,60 t/m³
160 tFinos de britagem calcáriaP-14 · 2,10 t/m³
210 tEla vem do cliente, de ensaio ou de uma referência adotada, e acompanha o volume na entrega, por escrito. Sem ela declarada, a tonelagem não pode ser conferida.
O mesmo vale para umidade, empolamento e compactação: entram na conta quando fazem parte da decisão, sempre como premissa explícita.
Razões calculadas a partir dos pares volume/tonelagem publicados pelo autor do modelo (HexCam), apenas nas 12 pilhas com volume publicado. Não são valores de referência para outros materiais ou operações.
04 / O que você recebe
A combinação de produtos segue o uso: inventário, medição de serviço, controle de obra ou auditoria interna.
| Entregável | Para que serve | Formatos |
|---|---|---|
| Relatório volumétrico | Volumes com método, base, limites, data e premissas documentados. | |
| Planilha de inventário | Controle de estoque, conciliação e medição, pilha a pilha. | XLSX · CSV |
| Limites das pilhas e áreas | Saber exatamente o que foi medido e repetir o critério na próxima campanha. | DXF · SHP / GPKG · KML |
| Mapa de diferenças entre datas | Ver onde houve retirada e acúmulo no pátio, ou corte e aterro na terraplenagem. | PDF · GeoTIFF |
| Superfícies (MDS / MDT) | Reprocessar, projetar e comparar com levantamentos futuros. | GeoTIFF · LandXML |
| Seções | Conferir visualmente a relação entre superfície e base. | DWG · PDF |
| Ortomosaico | Identificar material, acessos e ocupação na data do levantamento. | GeoTIFF |
| Nuvem de pontos | Remedir e verificar sem voltar a campo. | LAS / LAZ |
Produtos e formatos são definidos no escopo de cada trabalho; nem todo levantamento inclui todos os itens.
05 / Como trabalhamos
Material, geometria do pátio, frequência e finalidade mudam o método.
Você conta o que precisa medir, com que frequência e para quê. Definimos área, pilhas, datas de comparação e formato de entrega.
Captura aérea com apoio de campo georreferenciado, planejada para a geometria do local e para o que precisa ser observado.
Limites, base e consistência das superfícies revisados antes do cálculo. O que não pôde ser observado é declarado.
Volumes com método, premissas e limitações por escrito, nos formatos que entram no seu controle.
